LSG-1030XY凹凸直径检测仪
优化的光学系统设计;
采用新的光学非球面加工技术;
使用激光扫描技术、实现外径、凹凸缺陷的精准测量;
专用测量算法、保证仪器长期使用无数据漂移;
自动校准、操作人性化;
结构紧凑、体积小、重量轻;
双光路冗错设计,抗干扰强。

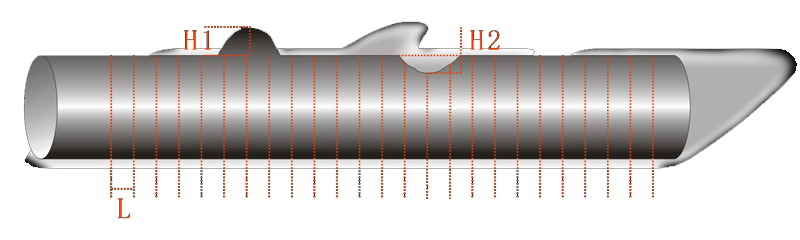

H1、H2:极小凹凸检测尺寸
L:极小凹凸检测间距
当被测物体通过测量头的时候,接收器接收的光量为一固定值。如果线材的表面出现凸起或凹陷时,
接收器接收的光量就会发生改变,通过测量改变量就可以测量出凹凸缺陷的大小。
产品型号: | LSG-1030XY |
测量范围: | 0.1-30 mm |
中心位置测量精度: | ±0.5μm±0.05‰*D (“D”为被测物的实际大小) |
25℃直线度: | ±0.1μm±0.02‰*D (“D”为被测物的实际大小) |
重复精度: | ±0.1um±0.005%*D |
极小凹凸检测尺寸: | >2μm + 0.1%*D |
极小凹凸检测间距: (线速度/检测频率) | 例: 1mm线材在速度120M/Min的情况下: 5mm线材在速度360M/Min的情况下: 极小凹凸检测尺寸(H1H2):>3μm 极小凹凸检测尺寸(H1H2):>7μm 极小凹凸检测间距(L):0.625mm 极小凹凸检测间距(L):1.875mm |
分辨率: | 0.1-0.00001 mm(可选) |
扫描速度: | 3200 Times/S(单轴:1600 Times/S) |
显示方式: | 液晶屏显示 |
显示速度: | 默认显示速度0.2秒/次(显示速度可自行设置) |
工作原理: | 非接触式激光扫描 |
光 源: | 第二代可见激光,波长650nm |
通讯方式: | 采用RS485接口与其它设备进行通讯(通讯协议:1.自由口协议;2.MODBUS RTU协议) |
数据采集分析: | 支持(需要外接电脑及安装相关软件) |
超差报警功能: | 双继电器触点输出,上下偏差信号分别输出(外接声光报警器24V DC及以下) |
透明物测量: | 支持(透明物和半透明物测量) |
供电电源: | DC24V-2A |
产品功耗: | ≤15W |
工作环境温度: | 5~45℃ |
工作环境湿度: | 35-85% (无冷凝水) |
其它环境要求: | 空气中不含腐蚀性气体,严重的挥发性油,水汽及尘埃。 |
产品净重: | 2.0KG |
产品尺寸: | 340*56*270 mm |
产品防护: | 整机采用防尘防水保护 (但不能够浸泡在水中) |
