LSG-7000扁平线测控系统

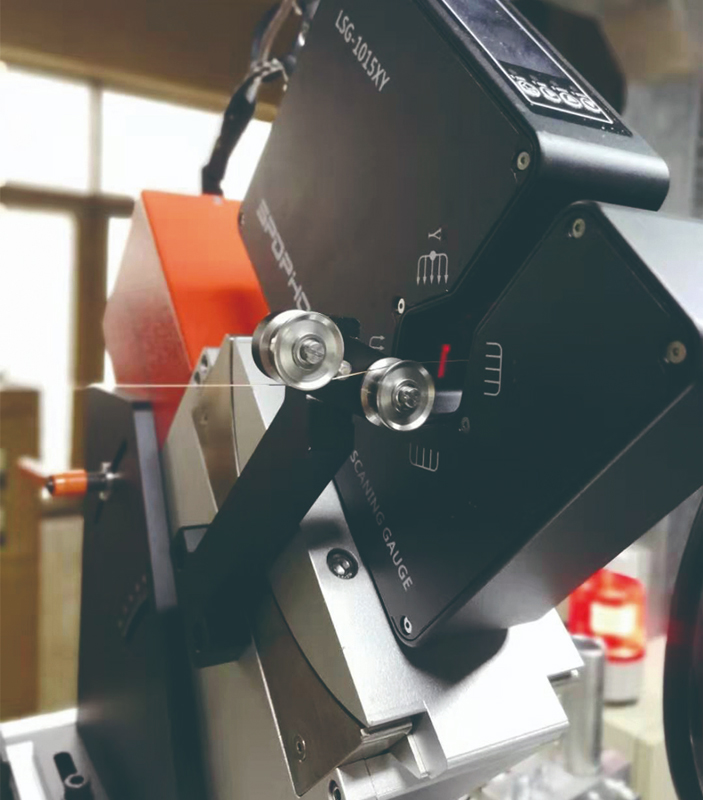

为扁平线测量开发的一款高精度测量仪，有两个扫描方向并配备高精度摆动工装。通过测量头连续摆动，对扁平线的宽度和厚度进行高速采样，从而得到宽度值（宽度方向的极大值）和厚度值（厚度方向的极小值）。彻底解决了扁平线动态测量的难题，测量数据稳定，抗干扰强，广泛用于扁平漆包线，扁平铜带、不锈钢带的在线测量。
优化的光学系统设计；
采用新的光学非球面加工技术；
使用激光扫描技术、实现外径精准测量；
专用测量算法、保证仪器长期使用无数据漂移；
自动校准、操作人性化；
结构紧凑、体积小、重量轻；
高精度、长寿命摆动平台；便于测量头捕获不同的测量参数。
产品型号： | LSG-7000 |
测量范围： | 0.02-5 mm |
25℃测量精度： | ±0.2μm±0.05‰D (“D”为被测物的实际大小） |
| 重复精度： | ±0.05μm |
分辨率： | 0.01-100 μm（可选） |
扫描速度： | 800-3200Times/S（可选） |
显示方式： | 液晶屏显示 |
显示速度： | 默认显示速度0.2秒/次（显示速度可自行设置） |
工作原理： | 非接触式激光扫描 |
光 源： | 第二代可见激光，波长650nm |
通讯方式： | 通讯方式： 采用RS485接口与其它设备进行通讯（通讯协议：1.自由口协议；2.MODBUS RTU协议） |
数据采集分析： | 支持（需要外接电脑及安装相关软件） |
超差报警功能： | 双继电器触点输出，上下偏差信号分别输出（外接声光报警器24V DC及以下） |
透明物测量： | 支持（透明物和半透明物测量） |
供电电源： | DC24V-2A（测量头） |
产品功耗： | ≤15W（测量头） |
工作环境温度： | 5～45℃ |
工作环境湿度： | 35-85% (无冷凝水) |
其它环境要求： | 空气中不含腐蚀性气体,严重的挥发性油,水汽及尘埃。 |
产品净重： | 1.8KG（不含摆动工装） |
产品尺寸： | 203.5*50*137 mm （测量头） |
产品防护： | 整机采用防尘防水保护 (但不能够浸泡在水中) |
